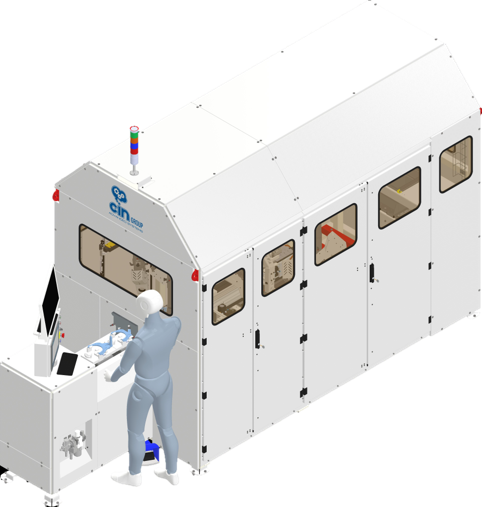

ICAST – «Intelligent Cast&Forge Inspector»

Máquinas compactas para la inspección superficial de piezas de forja y de fundición. Podemos medir en frío o a la salida de la prensa de forja. El sistema se puede preparar para alimentación manual o integración en línea o para integrar aguas arriba un bin picking. Inspecciona y segrega las piezas automáticamente en función de los criterios definidos, mediante capas analíticas y capa de «Machine learning».

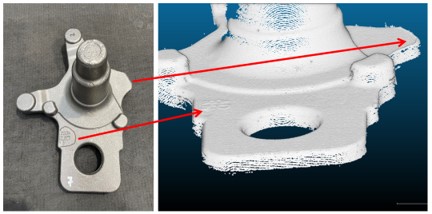

Inspección fundición

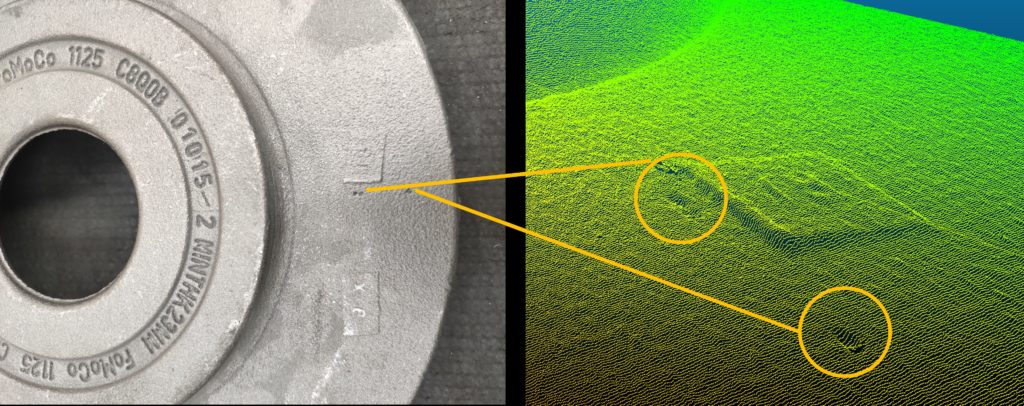

Detección de poros en fundición
Sistema de inspección

ESPECIFICACIONES PRINCIPALESDIMENSIONES

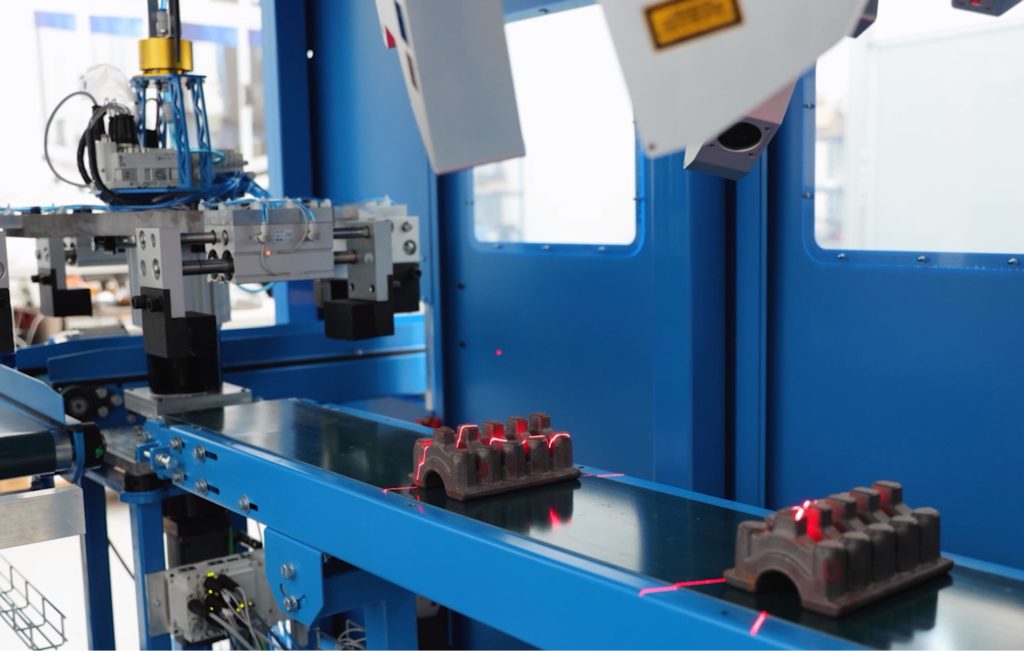

Sistema de inspecciónMáquina compacta con sistema de manipulación e inspección automáticos, basado en sensores de triangulación láser 3D y cámaras 2D. El sistema inspecciona mediante módulos analíticos y «Machine Learning» y segrega las piezas automáticamente.

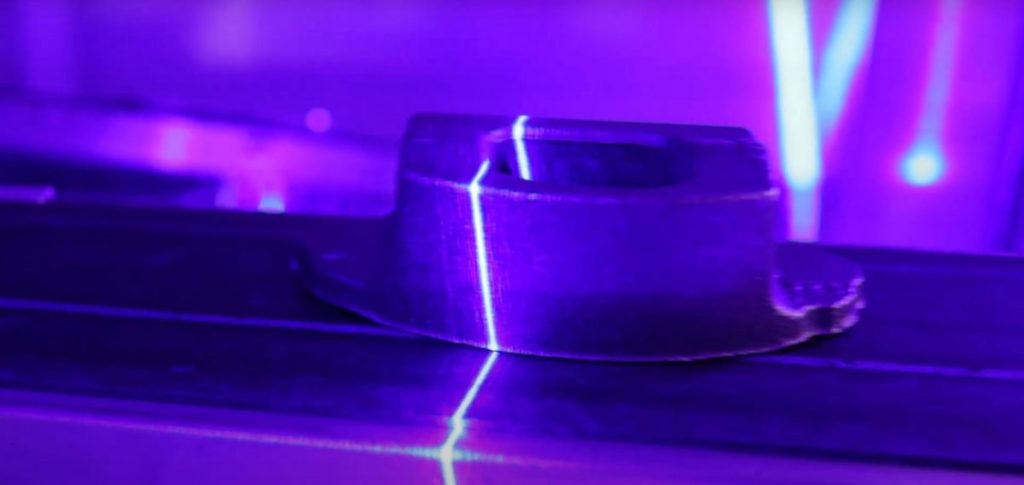

Tecnología de inspecciónSensores de triangulación láser + cámaras 2D.
Tamaño mínimo detectable0,3mm x 0,3mm
Velocidad de inspecciónTiempo de ciclo en función del tipo de pieza y tamaño mínimo a detectar. Por ejemplo en forja con tamaño mínimo 1,5mm x 1,5mm 1s/pieza. En fundición con tamaño mínimo 0,3mm x 0,3mm, entre 5s/pieza y 8s/pieza, según geometría y altura total.
Limitaciones de posicionamientoLos sistemas están diseñados para mantener la pieza siempre en la misma posición y evitar este tipo de limitaciones.

TIPOS DE DEFECTOS

Los principales defectos a detectar son los poros, faltas de material, excesos de material o rechupes, pliegues, grietas y rebabas. Opcionalmente se puede instalar un módulo OCR para reconocimiento de marcados.

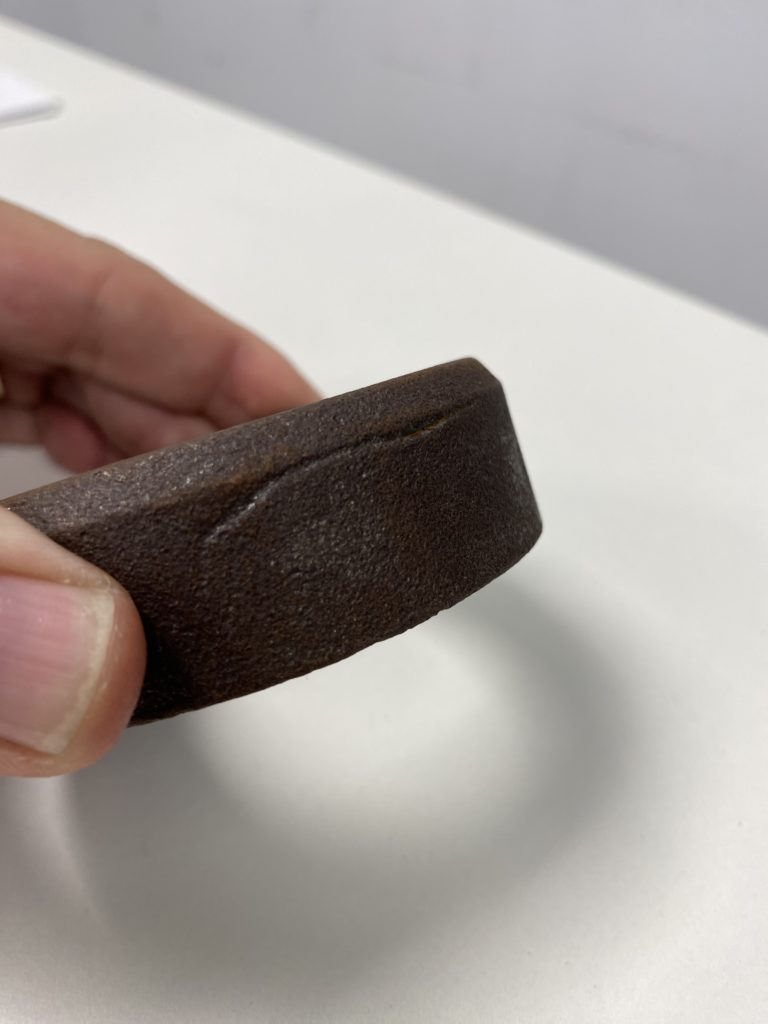

Grietas

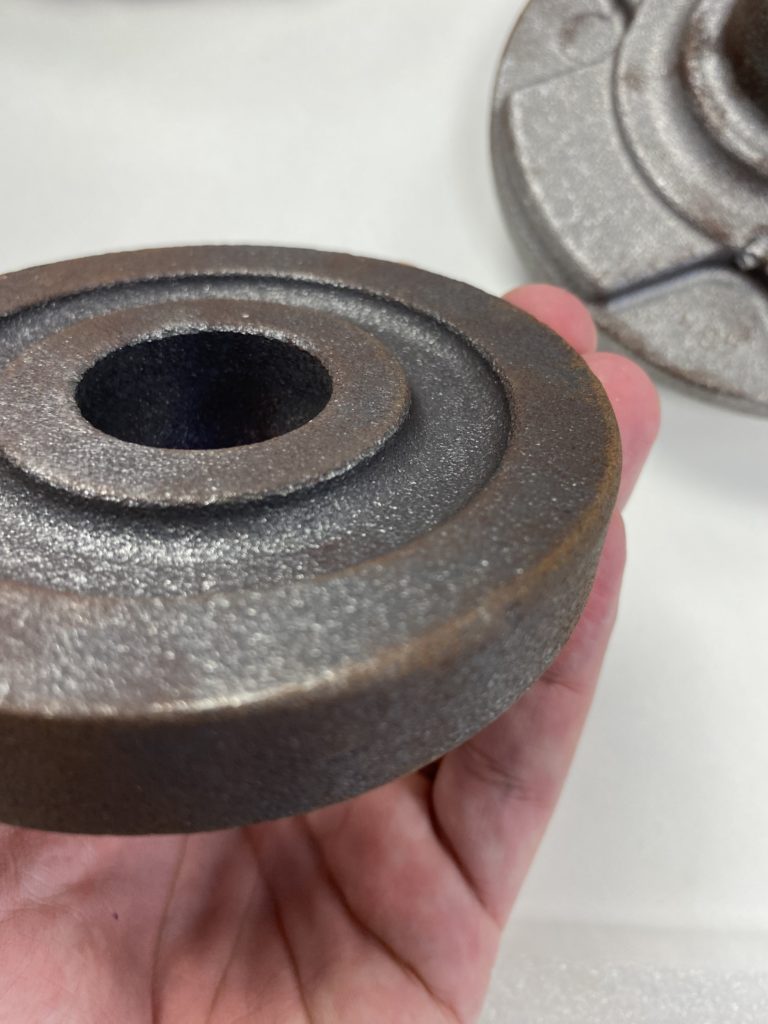

Faltas de material
Rebabas
